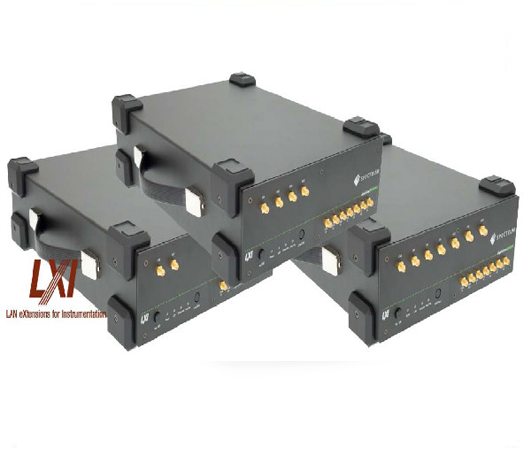

DN2.22x - 8 通道 8 bit digitizerNETBOX 到 5 GS/s采樣率

• 2, 4 或8 通道，采樣率 1.25 GS/s到 5 GS/s
• 帶寬能到1.5 GHz
• 所有通道同步采集
• 獨立的ADC和放大
• 完整的板載校準
• 4個輸入范圍: ±200 mV 到 ±2.5 V
• 8 GSample/4 GSample 存儲
• 窗口觸發、預觸發、延遲觸發和 OR/AND邏輯觸發
• 特點： 單次記錄模式、流模式、ABA模式、多次記錄模式、門采樣模式、時間戳模式

DN2.22x系列產品簡述? ?

? ? ? ?

? ? ? ? DN2.22x系列是高速數據采集卡，采樣率最高5GS/s，1.5 GHz帶寬，多達8個通道。每個輸入通道都擁獨立的A/D轉換器和獨立的程控放大器。這樣所有通道都可以無相位延時的同步記錄信號。4GB的板載內存，保證了即使在最高采樣率下也可以進行長時間記錄。

? ? ? ? 接口采用網線接口，可以連接到任何局域網中，可通過計算機遠距離控制和數據傳輸。網絡連續傳輸速度為70MB/s。

軟件展示

? ? ? ??

? ? ? ? 對于自己編程的用戶來說，可以使用Spectrum成熟的的驅動器（適用于Windows和Linux系統）。M4i系列提供了一組編程示例來演示板卡主要的信號采集功能。同時支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和?Delphi的編程環境。

結構框圖

應用領域

• 雷達、激光雷達
• 激光
• 質譜
• 航天
• 超高頻局部放電

選型
