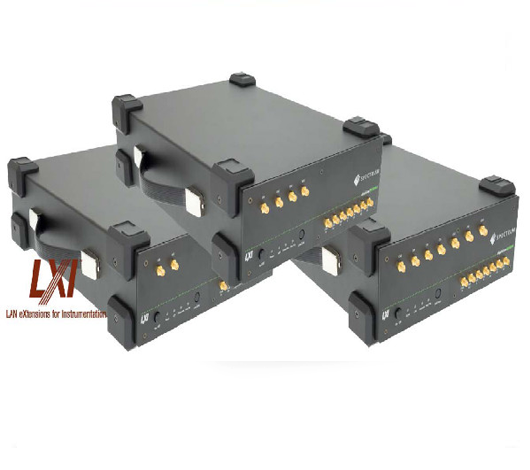

DN2.20x - 8 通道 8 bit digitizerNETBOX 到200 MS/s采樣率

• 1, 2 或 4 channels 到 200 MS/s采樣率
• 2, 4 或 8 channels 到 100 MS/s采樣率
• 所有通道同步采樣
• 每通道單獨的ADC和放大
• 7個輸入范圍: ±50 mV 到 ±5 V
• 1 GSample/2 GSample 標準存儲
• 輸入偏置 ±400%
• 窗口觸發、脈寬觸發、預觸發、OR/AND觸發
• 特征： 數據流模式、ABA模式、多次記錄模式、門采樣模式

DN2.20x系列產品簡述

　　  DN2.20x系列允許記錄多達8個通道，采樣率為100MS/s，或4通道200MS/s，所有通道同步采集。該系列結合了出色的A/D性能，具有許多不同的硬件和軟件特性，非常適合采集真實世界的各種信號。所有可配置的硬件設置（例如作為輸入阻抗）都可以通過以太網實現遠程控制。該系列可以安裝在任何局域網或直接連接到主機PC的任何地方。

軟件展示

          對于自己編程的用戶來說，可以使用Spectrum技術成熟的的驅動器（適用于Windows和Linux系統）。M4i系列提供了一組編程示例來演示板卡主要信號捕獲功能。同時廣泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的編程環境。

硬件框圖

應用領域

• 局部放電
• 瞬態測試
• 脈沖采集
• 測試控制系統

選型
