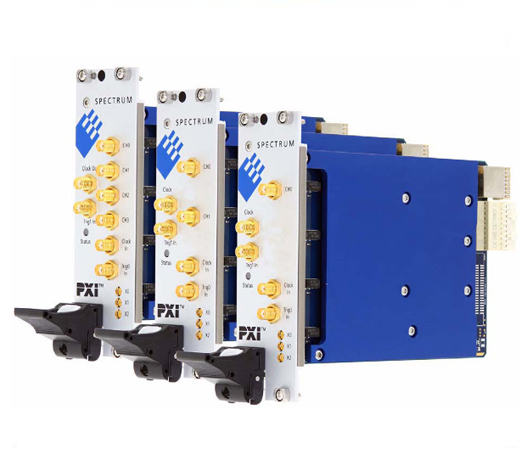

M4x.44xx-x4 - 14/16位 數據采集卡，采樣率高達500 MS/s

• 高達500 MS/s 4通道
• PXIe 3U 結構， 2 槽寬
• 超快的PCI Express x4 Gen 2 接口
• 所有通道同步采集
• 每通道獨立的ADC和放大
• 6個輸入范圍: ±200 mV 到±10 V
• 2 GSample (4 GByte) 板載內存
• 窗口觸發、預觸發、OR/AND觸發
• 特點: 單點采集、流模式、 多記錄模式、門采樣、ABA模式和時間戳

M4x.44xx系列產品簡述

? ? ? ? M4x.44xx系列數字化儀在采樣率和分辨率方面都是最出色的。PXIe接口，通過PCIe×4?Gen2接口協議，提供非常高速的數據流模式，連續傳輸速度能到1.7 GB/s。擁有獨立ADC的雙通道或者四通道提供14bit和16bit分辨率，將滿足高質量的信號采集需求。雖然該板卡采用了最新的生產技術，但它的軟件架構和上一代m2i、m3i標準的驅動是完全兼容的。所以一塊已經問世10年的200KS/s多通道采集卡和一塊剛剛問世的500MS/s高精度數字化儀可以采用同樣的軟件進行操作。

軟件展示

硬件框圖

應用領域

• 雷達、激光雷達
• 激光
• 質譜
• 航天

選型
