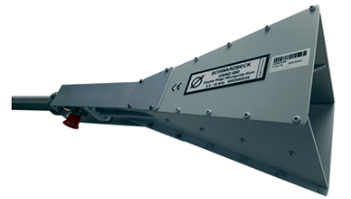

主要技術指標：
- 頻率范圍：6.5 - 18 GHz
- 可用頻率范圍：5.8-18.5 GHz
- 阻抗：50 Ω
- 同性增益：14-20 dBi
- 天線系數：30-37 dB/m
- VSWR ：< 1.5
- 最大駐波比：：< 2 (7.5 – 18 GHz)
- 前后比：typ. > 25 dB
- 交叉極化：typ. > 30 dB
- 3 dB 波束寬度典型值（E平面）：14°
- 3 dB 波束寬度典型值（H平面）：14°
- 6 dB 波束寬度典型值（E平面）：22°
- 6 dB 波束寬度典型值（H平面）：22°
- 最大輸入功率：1 kW
- 接口類型（ 波導法蘭)：WRD650D28
