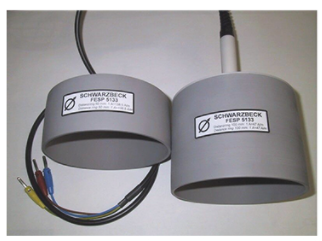

1000 A/m 磁場磁性手持線圈
FESP 5133
請求報價
磁性手持線圈 FESP 5133 旨在在高達 100 kHz 的音頻范圍內產生規定的磁場強度。主要應用是根據例如磁場抗擾度測試。 （符合 EN 55103 的專業演播室設備）、MIL-STD 461、VG 95377 第 13 部分）和許多其他標準）。根據電流源特性，可以在短時間內產生高達 1000 A/m 的磁場。
產生的磁場強度與線圈電流成正比。提供了兩個不同的距離環（50 毫米和 100 毫米間隔），以確保線圈平面和 EuT 表面之間有明確的間距。使用最短的環可以實現最高的場強水平。可根據要求提供更多環，以便在線圈電流和磁場強度之間提供一定的比例（例如，1 Amp 線圈電流 = 100 Amp/m 場強）
作為磁場探頭的應用：
FESP 5133 還可用于測量現有磁場。開路輸出電壓與磁場強度成正比（在固定頻率下）或與頻率成正比（在恒定磁場強度下）。
廠家
.
產品分類
主要技術參數：
- 匝數： 36
- 線圈直徑： 1.26 mm Cu
- 最大電流： 10 A (5 min.)
- 標稱電流： 5 A continuous
- 最大磁場強度： 1385 A/m (5 min.)
- 標稱磁場強度： 700 A/m continuous
- 1A電流在50 mm磁場強度： 138.5 A/m
- 在50 mm達到1A/m所需電流： 7.22 mA
- 1A電流在100 mm磁場弓瓣： 46.88 A/m
- 在100 mm達到1A/m所需電流： 21.3 mA
- 50 mm距離時50 mA的通量密度： 138.8 dBpT 136.8 dBpA/m
- 內環直徑： 133 mm
- 外環直徑： 135.5 mm
- 距高定位裝置： 50 mm /100 mm
- 尺寸： 0.16 m x 0.25 (0.3) m
- 連接線： 4 mm Laborstecker (Standard) Oder BNC
- 屏蔽： Electrostatic
- 可用頻率范圍： 0 - 200 kHz
- 電感： 約300 pH
- 響應頻率： >500 kHz
- 阻抗： 0.6 Ω
- 重量： 1.1 kg
- 符合標準： MIL-STD-461 EN 55103-2A.2.1 b) EN 55103-2A.4.1
