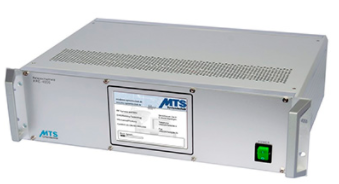

可定制化通道切換射頻開關單元
KRE-4000
請求報價
KRE-4000系列射頻切換單元用于幾乎所有信號的轉換。由于模塊化的設計，電氣開關的特性可以適應多樣化的需求。還可集成衰減器、功分器和其他模塊，可用性可以擴展。
KRE-4000系列射頻切換單元的應用情況如下：
（1）EMS射頻抗擾度系統中，射頻信號發生器、功率放大器、功率計、發射天線等設備的信號路徑的切換
（2）EMI測試系統中，多個不同耦合裝置的耦合路徑的切換，如高低頻接收天線、LISN、電流探頭、功率吸收鉗等
（3）射頻矩陣應用，如空口適配器
（4）濾波器、雙工器、衰減器、延時器等的路徑切換
（5）其他任何射頻測量路徑的切換
廠家
.
產品分類
主要技術參數：
- 頻率范圍：DC~40GHz
- 通道數：通道數，切換單元類型、接口類型均可指定
- 阻抗：50Ω
- 最大功率：可定制
- 切換時間：15ms
- 操作壽命：最少2000000次
- VSWR： DC – 6.0 GHz 1.30 : 1
DC –
18.0 GHz 1.50 : 1
DC – 26.5
GHz 1.70 : 1
DC – 40.0
GHz 2.20 : 1
- 隔離度(min.)：DC – 6.0 GHz 70 dB
DC – 18.0 GHz 60 dB
DC – 26.5 GHz 55 dB
DC – 40.0 GHz 50 dB
- 插入損耗(max.)：DC – 6.0 GHz 0.20 dB
DC – 18.0 GHz 0.50 dB
DC – 26.5 GHz 0.70 dB
DC – 40.0 GHz 1.10 dB
- 遠程控制方式：GPIB、USB、LAN，可選定
- 操作方式：可選配本地觸控屏操作，可遠程操作
