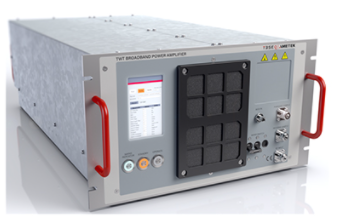

6GHz-18GHz系列脈沖功率放大器
PTWT6G18G-1KW
請求報價
PTWT6G18G 系列脈沖 TWT 放大器提供出色的射頻性能。 6-18GHz TWTA（行波管放大器）具有經過現場驗證的可靠性和行業領先的性能。這使得這些放大器成為多種高頻高功率應用的理想選擇，包括 EMC/輻射抗擾度、通信、電子戰、雷達、射頻元件測試和科學應用。在 Teseq Pulsed TWT 放大器產品設計中，操作安全性和易用性至關重要。 PTWT6G18G 系列包括全套射頻和硬件保護系統，包括高 VSWR、過流、電壓和 TWT 電弧保護以及冗余熱傳感器和氣流傳感器，以防止 TWT 過熱。 PTWT6G18G 系列包括一個顯示屏和網頁，提供即時操作和關鍵參數狀態，以及內置自檢、高級故障診斷和模塊化即插即用現場可更換電源。這種模塊化設計提供了便捷的服務，提供了快速的周轉時間。
廠家
.
產品分類
主要技術參數：
- 頻率范圍：6.5GHz-18GHz
- 輸出功率：Psat： 1KW min /Psat： 2KW typ
- 增益：60dBmin
- 脈沖寬度范圍：200 nsec 至 50 μsec
- 脈沖頻率范圍：高達100kHz
- 輸出駐波：< 3 : 1
- 最大輸入功率（無損）：5dBm
- 輸入輸出阻抗：50Ω
- 駐波比：輸入2:1；輸出2.5:1（Max）
- 二次諧波:-6.5dBc（typ）;-2.0dBc（Max）
- 接口：輸入N母頭型，輸出WRD650型
