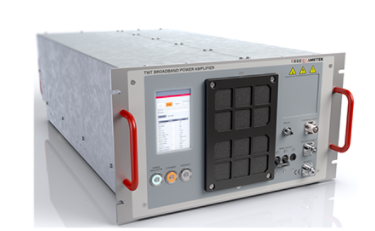

18GHz-26GHz系列功率放大器
TWT18G26G系列
請求報價
TWT18G26G 系列 CW TWT 放大器提供出色的射頻性能。 18GHz-26.5GHz TWTA（行波管放大器）具有經過現場驗證的可靠性和行業領先的性能。這使得這些放大器成為多種高頻高功率應用的理想選擇，包括 EMC/輻射抗擾度、通信、電子戰、雷達、射頻元件測試和科學應用。
廠家
.
產品分類
|
型號 |
TWT18G26G-040 |
TWT18G26G-070 |
TWT18G26G-175 |
|
頻率范圍 |
18GHz-26.5GHz |
||
|
輸出功率 |
Psat：40W min |
Psat：70W min |
Psat：175W min |
|
增益 |
46dB min |
48dB min |
51dB min |
|
輸出駐波 |
<2.5:1 |
||
|
輸入輸出阻抗 |
50Ω |
||
|
駐波比 |
輸入2:1；輸出2.5:1（Max） |
||
|
二次諧波 |
-8dBc（typ）；-6dBc（Max） |
-15dBc（typ）；-6dBc（Max） |
-15dBc（typ）；-6dBc（Max） |
|
接口 |
輸出WR42型 |
||
