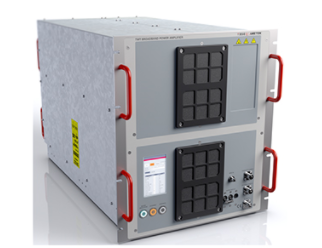

2GHz-7GHz系列功率放大器
TWT2G7G系列
請求報價
TWT2G7G 系列 CW TWT 放大器提供出色的射頻性能。 2.5GHz-7.5GHz TWTA（行波管放大器）具有經過現場驗證的可靠性和行業領先的性能。這使得這些放大器成為多種高頻高功率應用的理想選擇，包括 EMC/輻射抗擾度、通信、電子戰、雷達、射頻元件測試和科學應用。
廠家
.
產品分類
|
型號 |
TWT2G7G-250 |
TWT2G7G-500 |
|
頻率范圍 |
2.5GHz-7.5GHz |
|
|
輸出功率 |
Psat：250W min |
Psat：500W min |
|
增益 |
54dB min |
57dB min |
|
輸出駐波 |
< 3 : 1 |
|
|
輸入輸出阻抗 |
50Ω |
|
|
駐波比 |
輸入2:1；輸出2.5:1（Max） |
|
|
二次諧波 |
-3.5dBc（typ）；-3dBc（Max） |
-5dBc（typ）；-3dBc（Max） |
|
接口 |
輸入N母頭型，輸出N母頭型 |
輸入N母頭型，輸出SC母頭型 |
