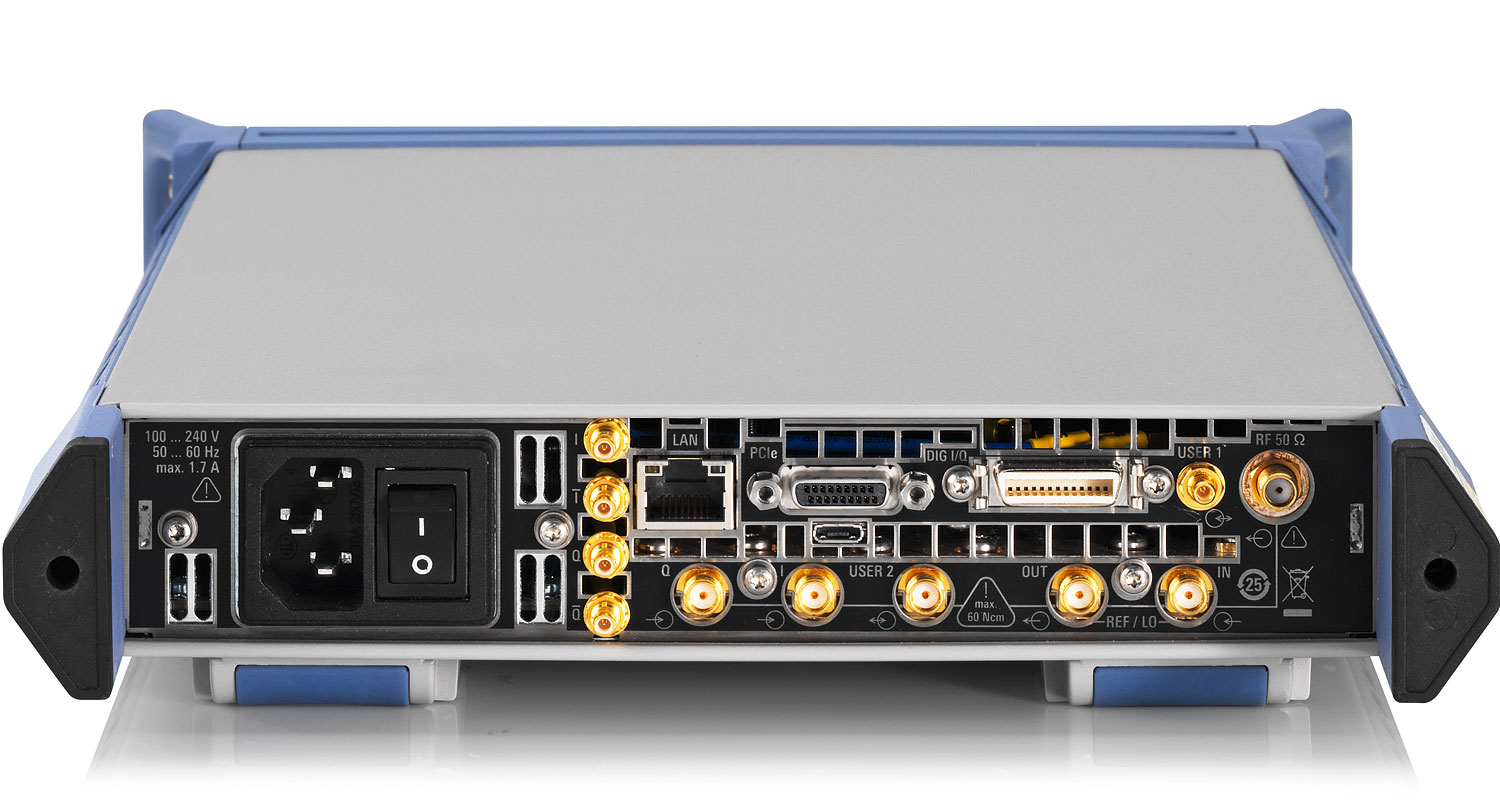

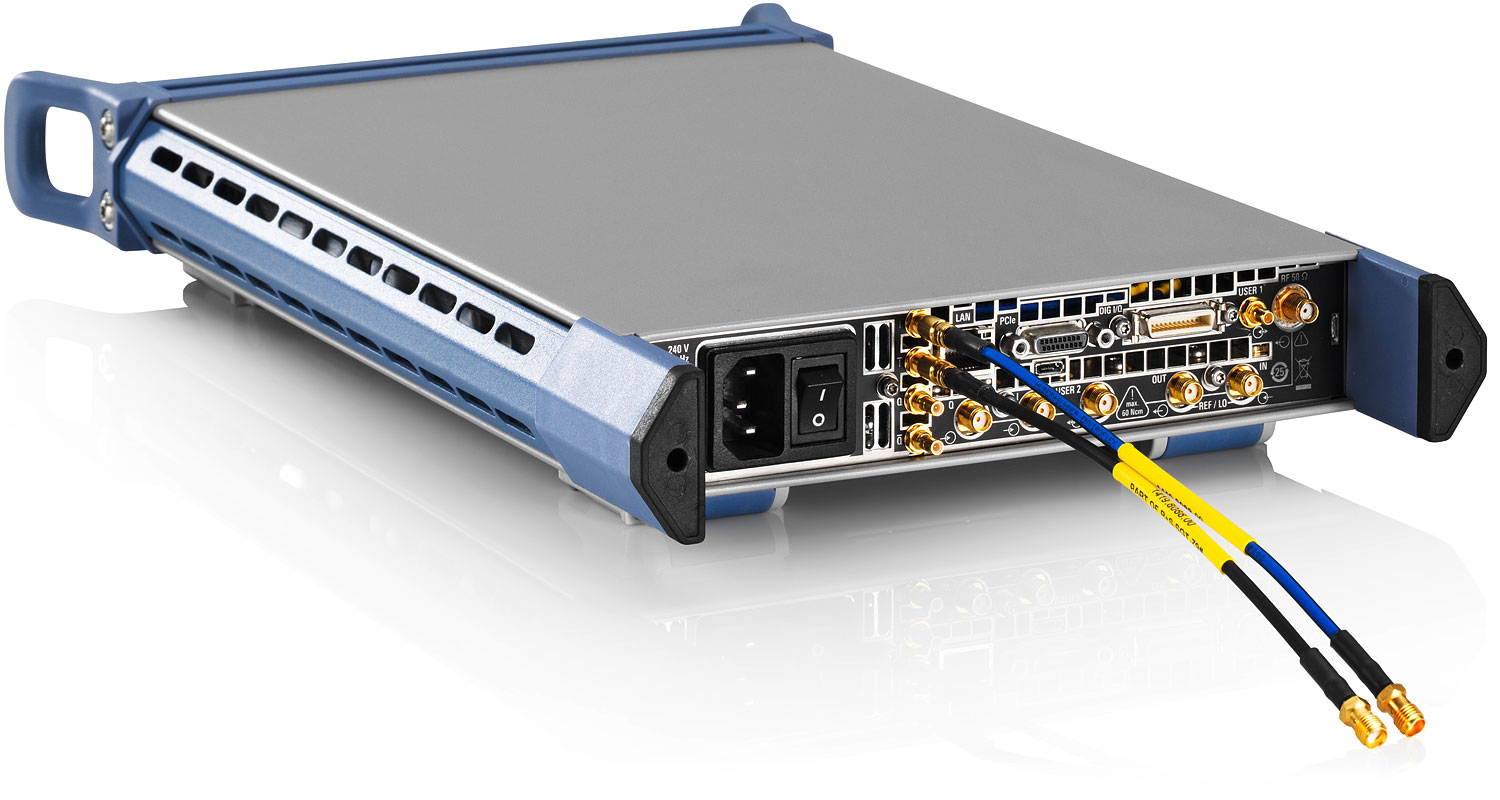

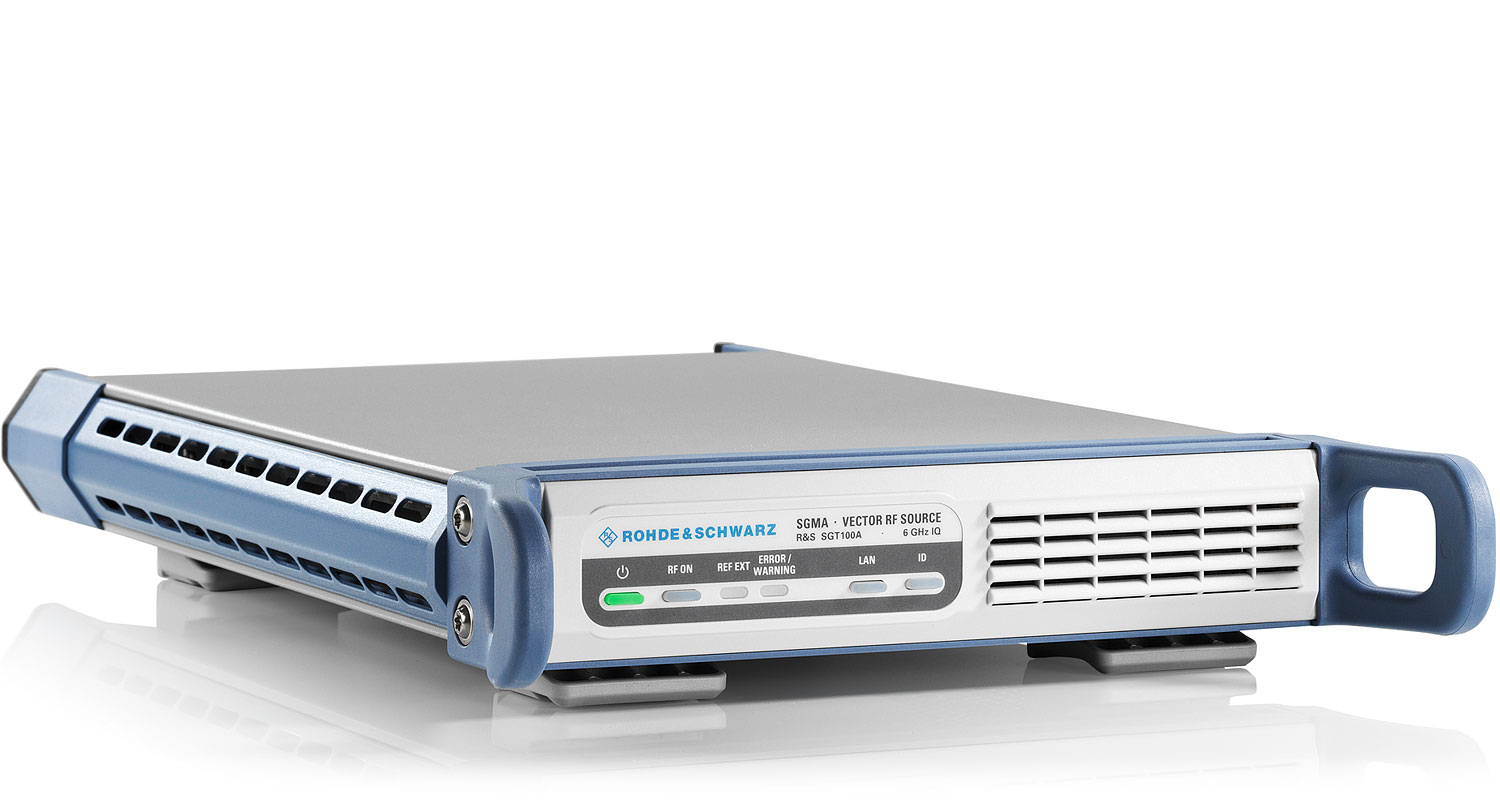

SGT100A矢量信號發生器
R&S?SGT100A
請求報價
R&S SGT100A 是集成有基帶發生器的射頻矢量信號發生器。它專門設計用于生產和自動化應用。作為快速、緊湊、節省空間的解決方案，它速度極快，確保提高生產率，適應任何測試系統。
廠家
羅德與施瓦茨（R&S）
產品分類
簡介：R&S SGT100A 矢量信號發生器
R&S???SGT100A 是一款帶有集成基帶發生器的射頻矢量信號發生器。它已針對生產和自動化應用進行了優化。
主要特點：R&S SGT100A 矢量信號發生器
- 最快的矢量信號發生器，具有典型的頻率和電平切換時間。240 μs 優化生產吞吐量
- 最小的獨立矢量信號發生器，頻率高達 6 GHz，帶有集成基帶發生器（1 HU ? 19"）
- 集成基帶發生器，I/Q 調制帶寬高達 240 MHz（在 RF 中），支持所有高級數字標準，包括 IEEE 802.11ac
- 卓越的 EVM 和 ACLR 射頻性能
- 使用 R&S???WinIQSIM2??仿真軟件為 LTE 和 LTE-Advanced 等數字標準輕松生成信號
- R&S???SMW200A 在具有兩個以上接收天線的 MIMO 應用中的理想增強
規格：R&S SGT100A 矢量信號發生器
| Frequency | ||
| Frequency range | CW mode and I/Q mode | 1?MHz to 3?GHz |
| ? |
with the R&S?SGT-KB106 option CW mode and I/Q mode |
? 1?MHz to 6?GHz |
| Setting time | with PCIe/Ethernet remote control | < 500 μs |
| Input frequency for external reference | into R&S?SGT100A | 10?MHz, 13?MHz,?100?MHz, 1000?MHz |
| Level | ||
| Specified level range | ? | –120?dBm to +17?dBm (PEP)(peak envelope power) |
| Setting time | with PCIe/Ethernet remote control, setting characteristic: auto | < 500 μs |
| Spectral purity | ||
| Harmonics | level ≤ 8 dBm, CW, I/Q wideband off | < –30 dBc |
| Nonharmonics | level > –10?dBm, offset > 10?kHz from carrier, f ≤ 1.5?GHz | < –76?dBc |
| Wideband noise | 10?MHz carrier offset,level > 5?dBm, 1?Hz meas. bandwidth, CW | < –145 dBc |
| SSB phase noise | 20 kHz carrier offset, 1 Hz measurement bandwidth | |
| ? | f = 1 GHz | < –126?dBc, typ. –133?dBc |
| ? | f = 6 GHz | < –110?dBc, typ. –117?dBc |
| Pulse modulation | ? | optional, with the R&S?SGT-K22 option |
| On/off ratio | ? | > 80 dB |
| Minimum pulse width | using the integrated pulse generator | 20 ns |
| I/Q modulation | ||
| I/Q modulator bandwidth (RF) |
using an external analog signal 100?MHz < f ≤ 2.5?GHz, I/Q wideband 2.5?GHz < f ≤ 6? GHz, I/Q wideband |
20?% of carrier frequency 1?GHz |
| ? |
using the integrated baseband source with the R&S?SGT-K521 option with the R&S?SGT-K521 and R&S?SGT-K522 options, with the R&S?SGT-K521, R&S?SGT-K522 and R&S?SGT-K523 options |
60?MHz 120?MHz 160?MHz 240?MHz |
| Waveform length | in one-sample steps | 1 sample to 32 Msample |
| ? | with the R&S?SGT-K511 option | 1 sample to 256 Msample |
| ? | with the R&S?SGT-K511 and R&S?GT-K512 options | 1?sample to 1?Gsample |
| Waveform changeover time in multisegment waveform mode | 50?MHz clock rate (external trigger, without clock change) | 5 μs (meas.) |
| Sample resolution | equivalent to D/A converter | 16 bit |
| ACLR | WCDMA 3GPP FDD, TM 1-64 | > 68?dB; typ. 71?dB |
| EVM | IEEE 802.11ac, 160?MHz, MCS?9 | typ. 0.4?% |
| Supported standards with R&S?WinIQSIM2?TM | with additional options | EUTRA/LTE, LTE-Advanced, 3GPP FDD incl. HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, CDMA2000?/1xEV-DO, TETRA, IEEE 802.11a/b/g/n/p/ac, IEEE 802.16, Bluetooth?, NFC, DVB-H/DVB-T, DAB/T-DMB, GPS, Galileo, GLONASS, BeiDou |
| Remote control | ? | PCIe (single lane), Ethernet (TCP/IP) 10/100/1000BASET, USB 2.0 |
| General data | ||
| Power consumption | ? | 65 W (meas.) |
| Dimensions | W × H × D, per unit |
250?mm × 52.5?mm × 401?mm (9.84?in × 2.07?in × 15.79?in) 1 HU, ??19“ rack width |
| Weight | when fully equipped, per unit | 4.0?kg (8.82?lb) |
| Recommended calibration interval | 40 h/week operation in the full range of the specified environmental conditions | 3 years |
