M4i.77xx-x8 - 32 通道數字波形采集器

• 高達720 MBit/s 時間分析模式下的采集速率
• 在標準時鐘模式（允許時鐘差距）高達700 Mbit / s的DDR采樣率
• 差分接口模式(LVDS, (LV)PECL, (N)ECL 和其它差分信號)
• 可編程時鐘延遲
• 單端接口模式的邏輯電平：1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V
• 超快的PCI Express x8 Gen 2 接口
• 4 GByte 板載內存(高達1 GBit 每通道)
• FIFO 持續數據流模式
• 模式： 單次、 多次、 門采樣、 時間戳
• 使用 AND/OR函數的觸發輸入和輸出
• 一個系統能同步8塊板卡

M4i.77產品簡介

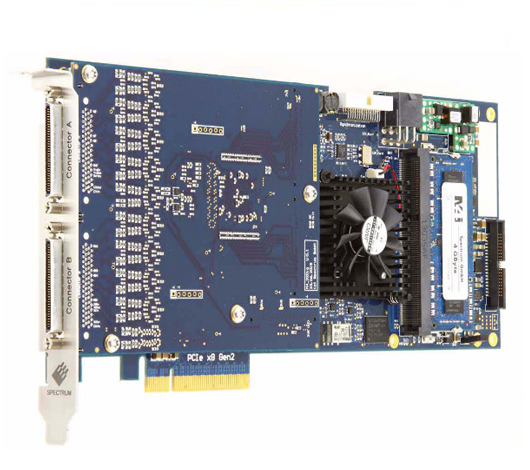

? ? ? ?M4i.77xx-x8系列數字波形采集（邏輯分析儀）卡包含有32個同步通道，單端（可編程閾值電平）或差分。大容量板載存儲器可以分段來記錄不同的波形序列。該卡具有PCI Express x8 Gen 2接口，提供了出色的數據流性能，能支持3 GB / s的數據傳輸速率（超過24 Gbit/s），即使在滿采樣率下所有通道都可以連續采集記錄。

應用領域

• 芯片測試
• 網絡安全
• 測控系統
• 邏輯分析儀

選型
