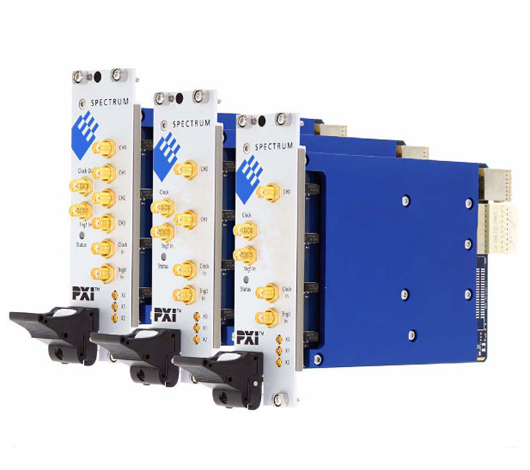

PXIe任意波形發生卡
M4x.66系列
請求報價
16 bit 1.25 GS/s 任意波形發生器/高速任意波形發生卡 ; 16 bit 任意波形發生器 ; 1、2 或 4通道 ;型號有 1.25 GS/s 和 625 MS/s ; 輸出信號帶寬為: 400 MHz ; PXIe 3U 結構, 2 槽寬
廠家
德國SPECTRUM
產品分類
M4x.66xx-x4 - 16 bit 1.25 GS/s 任意波形發生器/高速任意波形發生卡
- 16 bit 任意波形發生器
- 1、2 或 4通道
- 型號有 1.25 GS/s 和 625 MS/s
- 輸出信號帶寬為: 400 MHz
- PXIe 3U 結構, 2 槽寬
- 所有通道同步
- 50歐姆下的輸出電平±80 mV 到±2.5 V (±2.0 V);?(高阻±160 mV 到 ±5 V (±4 V) )
- 固定的觸發和輸出延時
- 高達 2 GSample板載內存
- FIFO 模式持續輸出
- 模式:單次、循環、FIFO、持續播放、門回放
- PXIe x4 Gen 2 接口
- 適合所有的 PXIe 和 PXI 混合槽
- 持續數據流超過 1.4 GB/s
M4i.66xx系列產品描述
? ? ??
? ? ? ? M4i.66系列能產生高速和高精度的任意波形,該系列有1、2和4個同步通道。大的板載內存方便分段回放不同頻率波形。PCIex4 2代能提供持續的數據傳輸,能提供高達1.4 GB/s的連續傳輸速率。
? ? ? ? ?為了生成長波形和復雜波形,任意波形發生器配備了一個大容量的2G板上存儲器和諸如Single-Shot, Loop, FIFO, Gating 和 Sequence Replay等運行模式。Sequence Replay模式允許在內存中存儲不同的波形段,并在序列中形成串并聯和循環回路。
硬件框圖
應用領域
- 雷達、激光雷達
- 超聲波
- 通信
- 離子阱量子計算、超導量子計算
- 物理實驗
