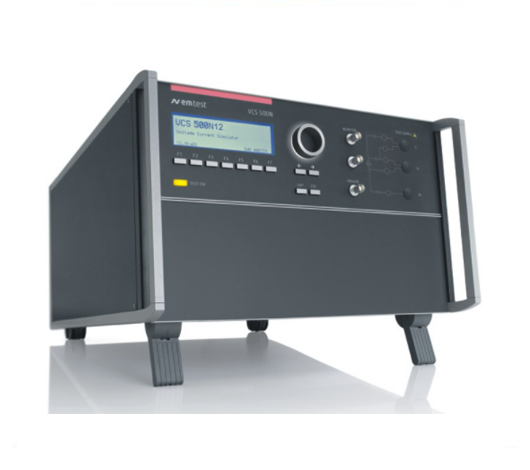

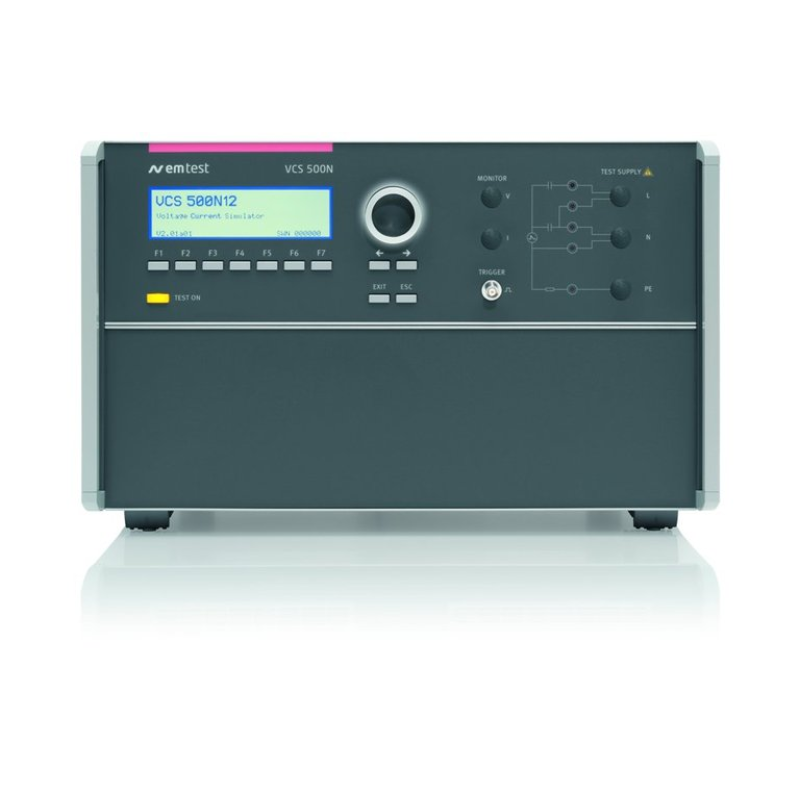

VCS 500N12系列是開路電壓可達12kV、短路電流可達6kA的浪涌發生器。
主要特點：
- 浪涌脈沖電壓/電流可達 12kV/6kA
- 單相或三相耦合網絡，電流可達 100A（外置選件）
- 失效偵測功能
- 警示燈控制
- 安全鎖
- 標準測試程序
- USB和GPIB接口
主要技術參數：
- 開路電壓：500V-12kV
- 短路電流：6KA
- 波形：1.2/50us-8/20us
- 重復率：6s-999s，取決于電壓
滿足標準：
- EN 61000-4-5
- EN 61000-4-9
- IEC 60255-22-5
- IEC 61000-4-5
- IEC 61000-4-9
- IEC 61326
- IEC 61850-3
- IEC 62477-1
- ITU-T K.12
- ITU-T K.20
- ITU-T K.45
- GB/T17626.5
具體指標：
|
VCS 500N12 系列 |
|
|
VCS 500N12 型號 |
|
|
VCS 500N12 |
12 kV 浪涌模擬器 |
|
VCS 500N12.2 |
12 kV 浪涌模擬器 |
|
組合波形 1.2 / 50 US - 8 / 20 US |
|
|
開路電壓 |
500 V - 12,000 V ± 10% |
|
上升時間 |
1.2 us ± 30% |
|
脈沖半峰值時間 |
50 us ± 20% |
|
短路電流 |
最大 6,000 A ± 10% |
|
上升時間 |
8 us ± 20% |
|
脈沖半峰值時間 |
20 us ± 20% |
|
極性 |
正，負，交替 |
|
計數器 |
1 - 30,000 或無限 |
|
觸發電路 |
|
|
觸發方式 |
自動，手動，外部觸發 |
|
CRO 觸發 |
示波器 5 V 觸發信號 |
|
同步 |
0° - 360°，分辨率 1° |
|
重復率 |
6 s - 999 s，取決于電壓 |
|
輸出 |
|
|
直接輸出 |
通過高壓連接器輸出： |
|
測量 |
|
|
CRO 電壓監測 |
10 Vp 對應 12,000 V |
|
CRO 電流監測 |
10 Vp 對應 6,000 A |
|
峰值電壓 |
12,000 V，LCD 顯示 |
|
峰值電流 |
6,000 A，LCD 顯示 |
|
測試程序 |
|
|
快速啟動 |
參數在線可調，簡單迅速 |
|
標準測試程序 |
符合 IEC 61000-4-5 標準，測試等級 1 - 4 |
|
用戶測試程序 |
N 個脈沖后改變極性 |
|
服務 |
服務、設置、自測 |
|
接口 |
|
|
串行接口 |
光纖鏈路，帶有 3 m 長電纜，USB A 型接口 |
|
并行接口 |
IEEE 488，地址 1 - 30 |
|
耦合網絡接口 |
控制外置耦合網絡 |
|
安全 |
|
|
安全電路 |
控制輸入(24 V 直流) |
|
警示燈 |
浮動輸出接觸 |
|
通用數據 |
|
|
VCS 500N12 |
|
|
尺寸和重量 |
19" /9 HU，約 35 kg |
|
供電電壓 |
115 / 230 V +10 / -15% |
|
保險絲 |
2 x T 2 AT(230 V)或 2 X T 4 AT(115 V) |
|
VCS 500N12.2 |
|
|
尺寸和重量 |
19" /12 HU，約 40 kg |
|
供電電壓 |
115 / 230 V +10 / -15% |
|
保險絲 |
2 x T 2 AT(230 V)或 2 X T 4 AT(115 V) |
|
環境要求 |
|
|
溫度 |
10 °C -35 °C |
|
相對濕度 |
30 % - 75 %，無凝結 |
|
大氣壓 |
86 kPa - 106 kPa |
|
選件 |
|
|
MS 100N |
磁場線圈，場強可達 3,200 A / m |
|
iec.control |
遠程控制及報告軟件，包含標準測試程序和報告生成功能。 |
|
附件 |
|
|
電源線耦合 / 去耦網絡 |
|
|
CNV 501S6 |
單相耦合去耦網絡，用于浪涌測試，250V/16A |
|
CNV 501S7 |
單相耦合去耦網絡，用于浪涌測試，250V/32A |
|
CNV 503S14 |
三相耦合去耦網絡，用于浪涌測試，3×440V/16A |
|
CNV 503S15 |
三相耦合去耦網絡，用于浪涌測試，3×440V/32A |
|
CNV 503S21 |
三相耦合去耦網絡，用于浪涌測試，3×690V/32A |
|
信號線 / 通信線耦合 / 去耦網絡 |
|
|
CNV 504N系列 |
4 線信號線 / 數據線耦合網絡 |
|
CNV 508N系列 |
8 線信號線 / 數據線耦合網絡 |
|
CNV 504T5 |
4 線非屏蔽對稱線（通信線）耦合去耦網絡 |
|
CNV 508T5 |
8 線非屏蔽對稱線（通信線）耦合去耦網絡 |
|
CNI 508N2 網絡組 |
耦合 / 去耦網絡及保護網絡組，用于非屏蔽和屏蔽高速通信線（以太網線 ）測試 |
|
SPN 508N1 |
浪涌保護網絡，用于非屏蔽和屏蔽電纜及 4 對雙絞線，剩余電壓最高 10 V |
