關鍵特性
·???????? 12-bit ADC垂直分辨率, 增強分辨率模式下達到15-bit
·???????? 350 MHz, 500 MHz, 1 GHz 帶寬分布
·???????? 長存儲 – 高達250 Mpts/Ch
·???????? 15.6” 觸摸顯示屏
·???????? Spectrum 頻譜分析模式
·???????? WaveScan –高級搜索和查找工具
·???????? 歷史回放模式 – 波形回放和測量
·???????? 專業的電源分析軟件
·???????? JITKIT Clock-Data Jitter Analysis
·???????? 串行數據觸發和解碼
·???????? PROTObus MAG 串行調試工具集
·???????? LabNotebook歸檔和報告生成工具
·???????? 擁有TriggerScan 和Measurement Trigger高級觸發功能
·???????? 帶有1.25 GS/s采樣率的16位數字通道
·???????? 混合信號調試功能
·???????? 模擬和數字交叉型觸發
·???????? 數字碼型搜索和查找
·???????? 模擬和數字時序測量
·???????? 邏輯門仿真
|
HD4096?高分辨率技術 使用HD4096技術的示波器可以精確采集和測量高達1GHz帶寬、高采樣率和比其他的示波器高達16倍的垂直分辨精度。 |
|
HD4096?技術的優勢
示波器顯示的波形更加“干凈”和“銳利”；工程師可以看到和測量到更多信號細節；更精確的采集保證了后期信號測量和分析的精確性，讓您得到更接近于真實的測量結果。
綜合分析工具
綜合的波形函數和測量工具擴展了調試和分析能力。
完整的應用
針對嵌入式、數字、電源、汽車電子等應用的完整解決方案。
頻譜分析儀界面
通過一個頻譜分析儀的界面在頻域查看信號細節。
快速發現并隔離問題
使用WaveScan快速搜索模擬、數字或并行總線信號的欠幅、毛刺或其他的異常。
歷史波形回放模式
滾動回放原來采集的波形隔離異常信號，以便快速找到異常的根源。
簡單直觀的觸摸屏設計
通過大的多點觸摸屏和直觀的界面控制通道、觸發、函數和測量。
PROTObus MAG?串行調試工具集
PROTObus MAG 串行調試工具集通過將測量參數和波形函數集成在一起擴展了串行數據的觸發和解碼功能。
功率分析軟件
快速測試和分析功率轉換器件和電路信號。
順序采樣模式
采集很多連續快速脈沖或長時間分離的事件。
串行總線觸發和解碼
在物理層波形上查看協議信息，觸發特定協議信息。
保存，歸檔，生成報告
使用LabNotebook一鍵保存所有測試結果和數據，創建自定義報告。
交叉觸發
所有通道模擬和數字交叉型觸發。
數字時序測量
對數字信號進行時序測量，使用趨勢、統計和直方圖圖表做分析。
并行碼型搜索
使用WaveScan的并行碼型搜索功能找到橫跨多根數字線的數字碼型。
活動指示器
使用方便的活動指示器快速同時查看所有數字線的狀態。
邏輯門限仿真
使用邏輯門限仿真模擬完整的數字設計。

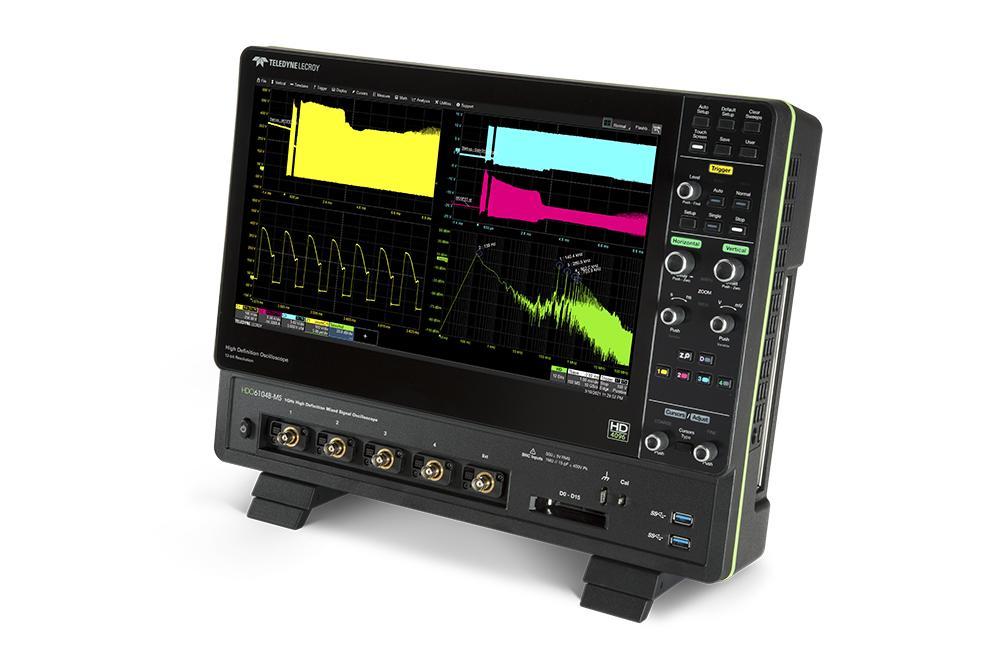

HDO6034B? (350 MHz Bandwidth, 4 Input Channels,?10 GS/s)
|
帶寬 |
350 MHz |
|
最大存儲深度 |
250 Mpts (4 Ch operation) |
|
輸入通道 |
4 |
HDO6054B? ?(500 MHz Bandwidth, 4 Input Channels,?10 GS/s)
|
帶寬 |
500 MHz |
|
最大存儲深度 |
250 Mpts (4 Ch operation) |
|
輸入通道 |
4 |
HDO6104B? ?(1 GHz Bandwidth, 4 Input Channels,?10 GS/s)
|
帶寬 |
1 GHz |
|
最大存儲深度 |
250 Mpts (4 Ch operation) |
|
輸入通道 |
4 |
HDO6054B-MS???(500 MHz Bandwidth, 4+16 Input Channels,?10 GS/s)
|
帶寬 |
500 MHz |
|
最大存儲深度 |
250 Mpts (4 Ch operation) |
|
輸入通道 |
4 |
HDO6104B-MS???(1 GHz Bandwidth, 4+16 Input Channels,?10 GS/s)
|
帶寬 |
1 GHz |
|
最大存儲深度 |
250 Mpts (4 Ch operation) |
|
輸入通道 |
4 |
